3D tisk > Průša MK4S
Tuto stavebnici 3D tiskárny, kterou jsem si kompletně celou poskládal používám pro tisk svých výtvorů
| Rozměry | |
|---|---|
| Maximální rozměry tisku | 250 x 210 x 220 mm | 9.84 x 8.3 x 8.6 in |
| Průměr filamentu | 1.75 mm |
| Výška vrstvy | 0.05-0.30 mm |
| Velikost tiskárny (bez cívky) | 7 kg, 500×550×400 mm; 19.6×21.6×15.7 in (X×Y×Z) |
| Elektronika | |
| Základní deska | 32bitová STM32 základní deska xBuddy |
| Drivery krokových motorů | Trinamic 2130 |
| Krokové motory | Přesné 0.9° X,Y krokové motory (prevence „VFA“ povrchových vad) |
| Extruder | |
| Extruder | Nextruder, přímý pohon („Direct Drive“), E3D V6 kompatibilní (pomocí adaptéru) |
| Elektronika extruderu | Speciální rozbočovací deska pro připojení ventilátorů, termistorů a dalších komponentů. |
| Vedení filamentu | Hliníkový heatsink (chladič), celokovový hotend |
| Systém pohonu | Nextruder planetová převodovka, poměr 10:1 |
| Chlazení | Vysoce výkonná turbína, 360° chladící systém |
| Tryska | Tryska Prusa Nozzle brass CHT - 0.4 mm |
| Max. provozní teplota | |
| Maximální teplota trysky | 290 °C / 554 °F |
| Maximální teplota podložky | 120 °C / 248 °F |
| Ovládání | |
| LCD obrazovka | 3.5″ grafický displej s 65 tisíci barev |
| Možnosti připojení | NFC přijímač, volitelný ESP Wi-Fi modul (dodávaný s tiskárnou) |
| Tiskové médium | USB disk / LAN / internet pomocí Prusa Connect |
| Senzory | |
| Pokročilé senzory | Filament senzor, Load Cell sensor, zotavení po ztrátě napájení („Power panic“), 4 vysoce precizní termistory (originální Semitec) + monitoring otáček ventilátorů |
| Tiskový povrch | |
| Tiskový povrch | Magnetická podložka s vyměnitelnými tiskovými pláty |
| Kalibrace | |
| Kalibrace tiskové podložky | Automatická, Mesh Bed leveling (pouze na tiskové ploše) |
| Materiály | |
| Podporované materiály | PLA, PETG, Flex, PVA, PC, PP, CPE, PVB a pokud použijete Original Prusa Enclosure s doplňkovým filtračním systémem tak také ABS, ASA, HIPS nebo PA |
| Napájení | |
| Napájecí zdroj | Na míru vyrobený 240W, s hardwarovou podporou pro zotavení po ztrátě energie („power panic“) |
| Spotřeba energie | PLA: 80W / ABS: 120W |
07.12.2024 - ochranný kryt displaye a postranní závěsné krabičky pro nářadí a pomůcky (přípravky)
- krabička
- víko
4.12.2024 - Aby se mi na tiskárnu neprášilo a mohl jsem i tisknout náročnější materiály, které vyžadují stabilní teplotu, tak jsem si pořídil TLX box viz foto níže.
Jedná se stavebnici jednoduchého boxu z plexiskla viz popis výrobce na webu. Box je obravdu kvalitní a v poměru výkon/cena je to nejlepší na trhu. Každopádně tento box potřebuje další úpravy vylepšení jako je měření teploty, vlhkosti a řízení ventilátorů pro odvětrávání, což je právě ten správný úkol pro kutila jako jsem já :)
07.09.2025 - Nové uspořádání uvnitř TLX boxu

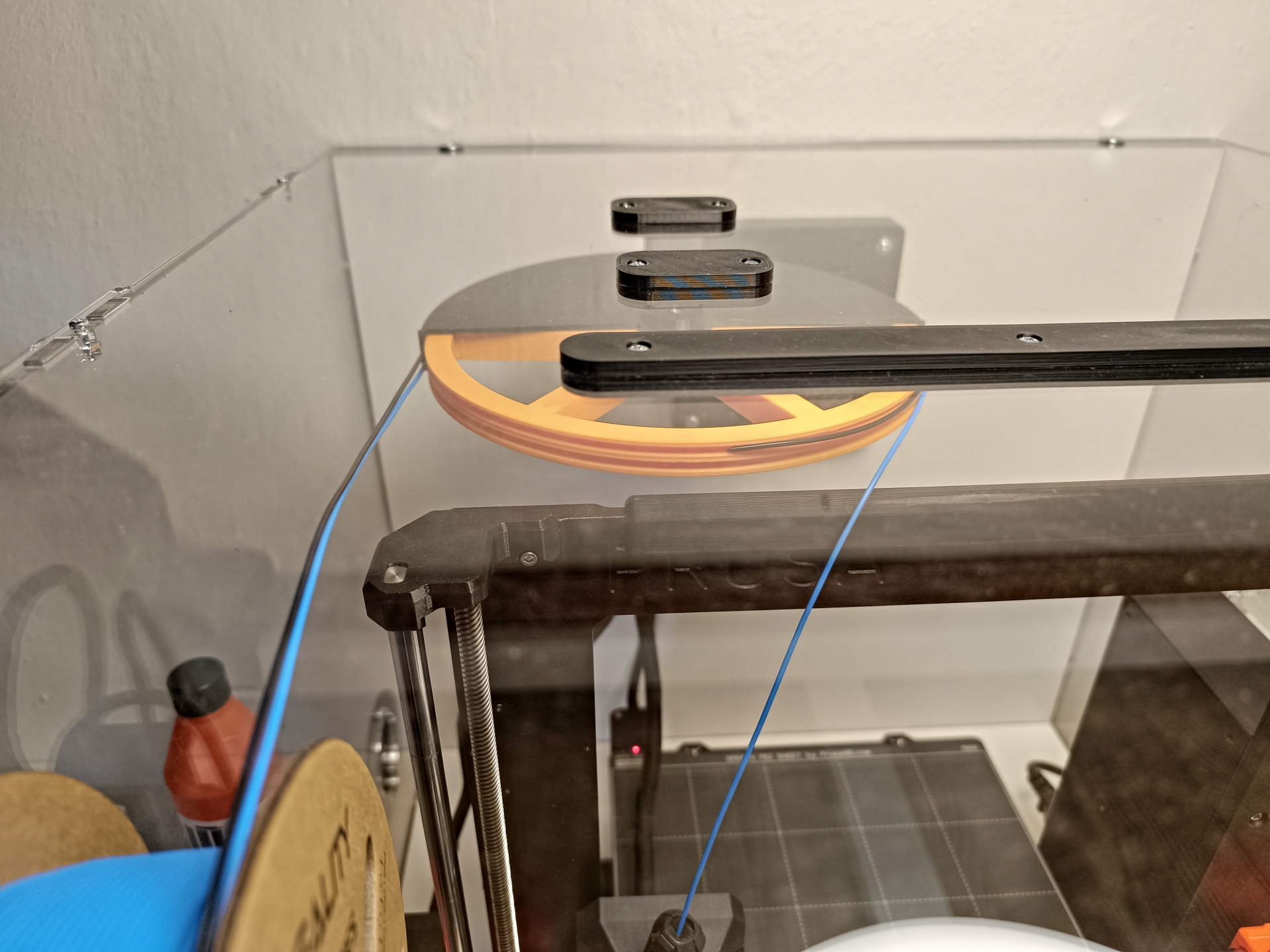

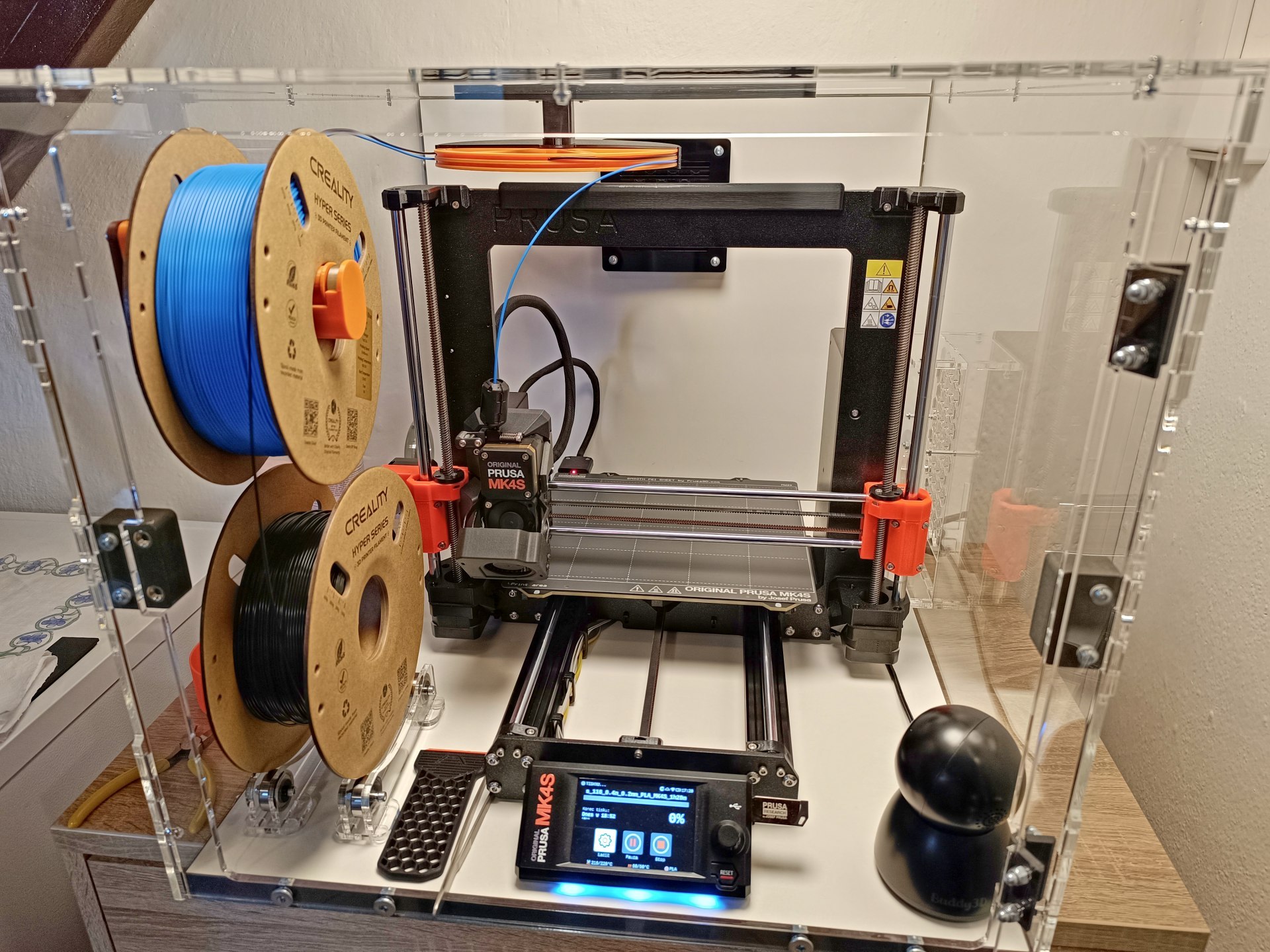

Aby se mi na filamenty během tisku zbytečně neprášilo a byly v suším prostředí, tak jsem vymyslel nové uspořádání uvnitř TLX boxu jak můžete vidět na obrázku níže. Filamenty jsem umístil dovnitř, je zde možné mít dva filamenty najednou. Jeden zavěšený na otáčivé ose a druhý na samostatně stojícíh rolnách. A aby to tak mohlo být rozmístěné musel jsem vymyslet vedení filamentu do extruderu. Nechtěl jsem zde bowdenové vedení, tak jsem si vymyslel tento elegantní způsob bez bowdenového vedení filamentu pomocí velkého otáčivého kola, které je na ložisku. Musím se pochválit, za takto krásné jednoduché velmi funkční řešení vedení filamentu v takto stísněném prostoru. Dále jsem si pořídil kameru Buddy 3D od Průši. To je ta černá věcička v pravém předním rohu. Kamera spolehlivě monitoruje průběh tisku, tuto polohu jsem zvolit schválně, protože snímá trysku a mohu tak hlídat i stav na trysce.
Jak čas plyne, tak se tu začnou oběvovat nové příspěvky vlastních 3D projektů.
